Povezovanje telefonske linije

Način povezave se razlikuje glede na telefonsko linijo.

Če povezava ni pravilno vzpostavljena, tiskalnik ne more pošiljati/prejemati faksov. Tiskalnik pravilno povežite.

Pomembno

  • Naprav z možnostjo faksiranja in/ali telefonov ne povezujte vzporedno (samo ZDA in Kanada).

    Če vzporedno povežete dve ali več naprav z možnostjo faksiranja in/ali telefonov, lahko pride do naslednjih težav in tiskalnik morda ne bo deloval pravilno.

    • Če med prenosom ali prejemom faksa dvignete slušalko telefona, ki je povezan vzporedno, se lahko slika faksa pokvari, lahko pa pride do napake v komunikaciji.
    • Storitve, kot so ID klicatelja itd., v telefonu morda ne bodo delovale pravilno.

    Če se ne morete izogniti vzporednim povezavam, nastavite način sprejema na Prednost. način za telefon (TEL priority mode), in zavedajte se, da lahko pride do zgoraj navedenih težav. Fakse boste lahko sprejemali samo ročno.

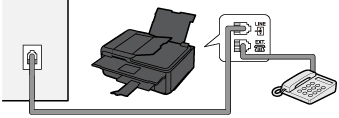

Osnovna povezava

Prepričajte se, da je tiskalnik izklopljen, povežite en konec priloženega kabla telefonske linije v vhod telefonskega priključka v bližini oznake »LINE« na tiskalniku, nato pa drug konec kabla povežite v vhod telefonskega priključka na steni ali v vhod telefonskega priključka na razdelilniku xDSL.

Ko povežete telefon s tiskalnikom, se prepričajte, da je tiskalnik izklopljen, povežite en konec modularnega kabla v vhod zunanje naprave v bližini oznake »EXT.« na tiskalniku, nato pa drug konec kabla povežite v vhod telefonskega priključka v telefonu.

Pomembno

  • Telefonsko linijo povežite, preden vklopite tiskalnik.

    Če telefonsko linijo povežete, ko je tiskalnik vklopljen, izklopite tiskalnik in izključite napajalni kabel. Počakajte 1 minuto in nato priklopite napajalni vtič.

Opomba

  • Za informacije o položaju vhoda telefonskega priključka in vhoda zunanje naprave glejte razdelek Pogled od zadaj.
  • Preden priključite telefon ali telefonski odzivnik, odstranite pokrovček telefonskega priključka.

  • Za uporabnike v Združenem kraljestvu:

    Če priključka zunanje naprave ni mogoče povezati z vtičnico na tiskalniku, morate kupiti adapter za britansko telefonsko omrežje in napravi povezati po naslednjem postopku:

    Pritrdite adapter za britansko omrežje na modularni kabel, povezan z zunanjo napravo, in nato adapter povežite z vhodom zunanje naprave.

Povezovanje različnih linij

V tem razdelku je opisan postopek povezovanja različnih linij.

To so primeri, zato ne moremo jamčiti, da opisujejo vse možnosti povezovanja. Če želite več podrobnosti, glejte navodila za uporabo, ki so priložena omrežni napravi (nadzorne naprave, kot je modem xDSL (digitalna naročniška linija) ali terminalska kartica), ki jo želite povezati s tem tiskalnikom.

Opomba

  • xDSL je splošno ime za tehnologijo digitalne širokopasovne komunikacije s telefonsko linijo, kot so ADSL, HDSL, SDSL, VDSL.

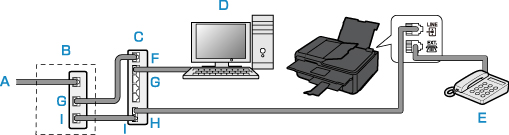

  • Povezovanje z internetnim telefonom

    1. Digitalna naročniška linija

    2. Modem xDSL (razcepnik morda ni vgrajen v modem)

    3. Širokopasovni usmerjevalnik, združljiv z internetnim telefonom

    4. Računalnik

    5. Telefon ali telefonski odzivnik

    6. Vrata WAN (prostrano omrežje)

    7. Vrata LAN (lokalno omrežje)

    8. Vrata TEL

    9. Vrata LINE

    * Konfiguracije vrat in imena se lahko razlikujejo glede na izdelek.

    Opomba

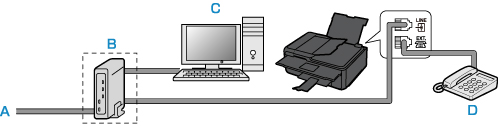

  • Povezovanje z omrežjem xDSL

    1. Analogna naročniška linija

    2. Modem xDSL (razcepnik morda ni vgrajen v modem)

    3. Računalnik

    4. Telefon ali telefonski odzivnik

    Pomembno

    • Če razcepnik ni vgrajen v modem, telefonske linije ne razdelite, preden pride do razcepnika (med zidom in razcepnikom). Prav tako razdelilcev ne priključite vzporedno. Tiskalnik morda ne bo pravilno deloval.

    Opomba

  • Povezovanje z linijo ISDN

    Če želite podrobnosti o povezavi ISDN (integrirane storitve prek digitalnega omrežja), glejte navodila, ki so priložena terminalskemu prilagojevalniku ali usmerjevalniku na klic.
